Scheda PCB ENIG multistrato FR4 94v0 a doppio strato
La definizione di PCB multistrato è un PCB realizzato con tre o più strati di lamina di rame conduttivo. Questi si presentano come diversi strati di pannelli a doppia faccia, laminati e incollati tra loro con strati di isolamento termoprotettivo. L'intera costruzione è disposta in modo tale che due strati siano posizionati sui lati della superficie del PCB per collegarsi all'ambiente. Tutte le connessioni elettriche tra gli strati sono raggiunte con vie come placcatura attraverso fori, vie cieche e interrate. L'applicazione di questo metodo porta quindi alla generazione di PCB altamente complessi di varie dimensioni.


I nostri servizi:
1. Progettazione PCB : produttore EMS one-stop, specializzato nella progettazione di PCBA ricarica wireless, auricolare bluetooth e PCBA casella vocale e altri prodotti di elettronica di consumo.

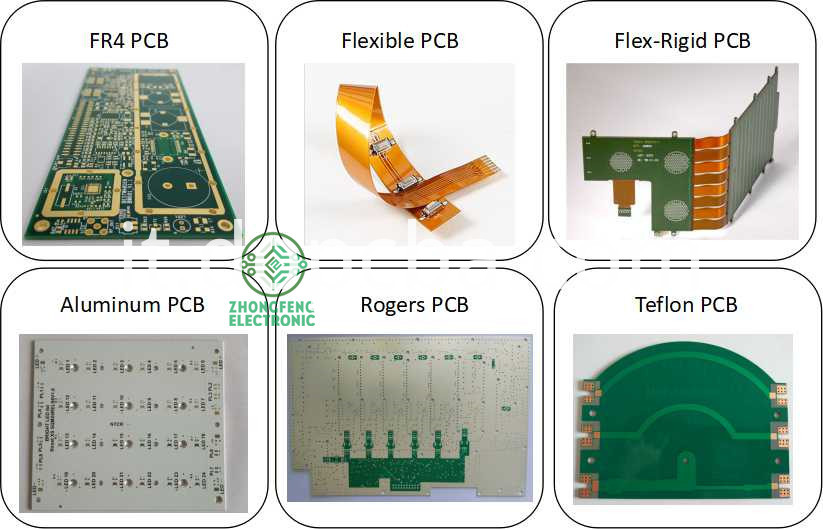

2. Fabbricazione di PCB : PCB standard FR4 1-36layer, PCB flessibile, PCB rigido-rigido, PCB HDI, PCB Rogers, PCB con nucleo metallico, ecc.
3. Assemblaggio PCB : assemblaggio SMT e THT, disponibile per 01005, passo fine e assemblaggio BGA.
4. Componenti Sourcing : disponibili per l'origine di tutti i componenti mostrati nel file BOM (BOM Kitting), componenti difficili da trovare e componenti a lungo lead time, ecc.
5. Produzione chiavi in mano One-Stop PCBA : progettazione PCB + produzione PCB + componenti Sourcing + assemblaggio PCB + assemblaggio elettronico o fabbricazione PCB + componenti sourcing + assemblaggio PCB, ecc.
Capacità tecniche:
PCB Manufacture Capabilities
|
Layers
|
1-36 layers
|
Material
|
FR-4 (Standard FR4, Mid-Tg FR4, Hi-Tg FR4, Lead free assembly material) , Polymide, Metal Core, Rogers, etc.
|
Board Thickness
|
0.1mm-6.0mm (.016"-.126")
|
Copper Thickness
|
1/2oz-6oz(18um-210um)
|
Board size
|
600mm*1200mm
|
Min Tracing/Spacing
|
0.075mm/0.075mm (3mil/3mil)
|
Min drilling Hole diameter
|
0.15mm(6mil), 0.1mm(4mil)-laser drill
|
Solder Mask
|
LPI, different colors(Green, Green matt, Black, Black Matt, White, Red, Yellow, Blue)
|
Silkscreen color
|
White, Blue, Black, Red, Yellow
|
Surface finish
|
Lead free HASL, immersion gold, golden finger, immersion tin, immersion silver, OSP, Carbon oil, plated hard gold(up to 100u")
|
Impedance tolerance
|
+/-5%~+/-10%
|
Chamfer of Gold Fingers
|
20, 30, 45, 60
|
Test
|
Flying probe or Testing fixture
|
PCB Assembly Capabilities
|
Quantity
|
From prototype to big volume, no MOQ
|
Assembly type
|
SMT, THT or Hybrid
|
Parts procurement
|
Full turnkey (we provided all components)
|
Partial turnkey ( Customer provide the main components and we provide the rest)
|
Kitted (Customer provide all components)
|
Component types
|
SMT 01005, BGA 0.3mm pitch, QFP 0.3mm pitch, etc.
|
Test
|
Custom testing, ICT, FCT, AOI, Test jig
|
Il nostro team e ufficio:
La nostra fabbrica di fabbricazione di PCB:

La nostra fabbrica di assemblaggio PCB:
FAQ:
D : Quali file servono per la produzione di PCB personalizzati?
A: È richiesto Gerber o .pcb o .pcbdoc o .brd .
D: Quali file servono per l'ordine di assemblaggio PCB personalizzato?
A: Gerber e i file BOM sono obbligatori, se hai pick & place file, invialo anche a noi.
Q: quali sono i termini di pagamento accettabili?
A: per il nuovo cliente e l'importo totale entro 10000 usd , pagamento del 100% in anticipo da PayPal o T / T o WU. Per un importo totale oltre 10000 usd , ti preghiamo di contattarci.
D: Quali file servono per i servizi clone PCB / PCBA?
A: Per il servizio clone PCB / PCBA, inviaci le immagini per valutare prima, e abbiamo bisogno di 1-2 campioni della scheda PCB / PCBA per la copia.
